基本部署

IPv4 基本部署

IPv4又称互联网通信协议第四版，地址长度32位，是目前使用最广泛的网际协议版本。ZStack Cloud VPC网络支持IPv4协议，本章节将详细介绍IPv4类型VPC网络的基本部署。

假定客户环境如下：

公有网络

表 1. 公有网络配置信息
公有网络	配置信息
网卡	em1
VLAN ID	非VLAN
IP地址段	10.108.10.100~10.108.10.200
子网掩码	255.0.0.0
网关	10.0.0.1
DHCP服务IP	10.108.10.101

管理网络

表 2. 管理网络配置信息
管理网络	配置信息
网卡	em2
VLAN ID	非VLAN
IP地址段	192.168.29.10~192.168.29.20
子网掩码	255.255.255.0
网关	192.168.29.1

说明:

出于安全和稳定性考虑，建议部署独立的管理网络，并与公有网络隔离。
此管理网络与ZStack Cloud中的管理网络为相同概念（即：管理物理机、主存储、镜像服务器的网络），如果已创建可直接复用。

VPC网络1

表 3. VPC网络1配置信息
私有网络	配置信息
网卡	em1
VLAN ID	2800
IP CIDR	192.168.10.0/24
网关	192.168.10.1
DHCP服务IP	192.168.10.2

VPC网络2

表 4. VPC网络2配置信息
私有网络	配置信息
网卡	em1
VLAN ID	2900
IP CIDR	192.168.11.0/24
网关	192.168.11.1
DHCP服务IP	192.168.11.2

专有网络VPC的基本部署流程如下：

创建二层公有网络，并加载此二层网络到相应集群。
创建三层公有网络。
创建二层管理网络，并加载此二层网络到相应集群。
创建三层管理网络。
添加路由器镜像。
创建路由器规格。
基于路由器规格创建VPC路由器。
创建二层网络（用于创建三层的VPC网络1），并加载此二层网络到相应集群。
创建三层网络（VPC网络1）。
创建二层网络（用于创建三层的VPC网络2），并加载此二层网络到相应集群。
创建三层网络（VPC网络2）。
分别使用VPC网络1和VPC网络2创建云主机。
验证VPC网络1与VPC网络2的互通性。

创建二层公有网络，并加载此二层网络到相应集群。
请参考表 1创建二层公有网络，并加载此二层网络到相应集群。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 二层网络资源 > 二层网络，进入二层网络界面，点击创建二层网络，在弹出的创建二层网络界面，可参考以下示例输入相应内容：
- 区域：显示当前区域
- 名称：设置L2-公有网络名称
- 简介：可选项，可留空不填
- 类型：选择L2NoVlanNetwork
- 集群：可选项，可选择需要加载的集群
  说明:

  可在创建二层网络时加载集群，也可在创建二层网络后再加载集群。

  若二层网络未加载集群，将无法使用相应三层网络创建云主机。
- 网络加速模式：支持通过不同技术提高二层网络性能，包括标准、SR-IOV、以及智能网卡三种方式，本场景选择标准
- 网卡名称：输入网卡名称，例如：em1

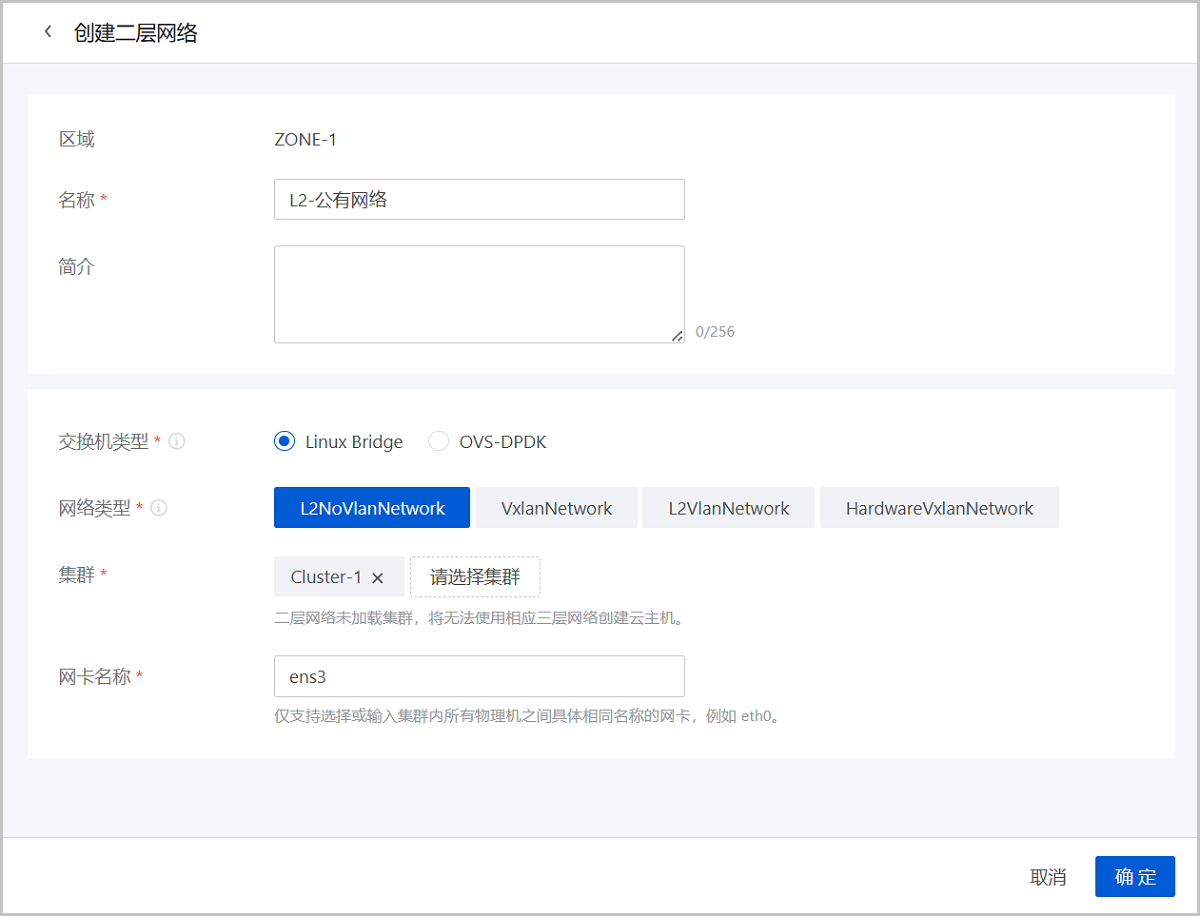

如图 1所示：
图 1. 创建L2-公有网络
创建三层公有网络。

请参考表 1创建三层公有网络。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 三层网络资源 > 公有网络，进入公有网络界面，点击创建公有网络，在弹出的创建公有网络界面，可参考以下示例输入相应内容：
- 名称：设置L3-公有网络名称
- 简介：可选项，可留空不填
- 二层网络：选择已创建的L2-公有网络
- 网络地址类型：选择IPv4
- 网络段方式：选择IP范围方式
- 起始IP：10.108.10.100
- 结束IP：10.108.10.200
- 子网掩码：255.0.0.0
- 网关：10.0.0.1
- DHCP服务：可选择是否需要DHCP服务
  说明:

  DHCP服务是云平台内置的分布式服务，仅对云平台内部的资源提供分配IP地址的服务，与用户已有的DHCP服务器不会产生冲突。

  启用DHCP服务后，使用此网络的网卡将通过动态模式 (DHCP) 获取IP地址。此时DHCP服务IP支持自定义设置，也可由系统根据分配策略进行指定。

  若关闭DHCP服务，使用此网络的网卡将通过静态模式 (Static) 获取IP地址。此时DHCP服务IP不支持自定义设置，也不可由系统根据分配策略进行指定。
  - IP分配策略：支持通过以下三种策略分配IP地址：

    随机分配：在添加的网络段内，系统随机分配IP地址。

    顺序分配：

    在添加的网络段内，系统将所有空闲IP地址按照从小到大的顺序逐个分配。中途释放的IP地址，将在下次分配时进行分配。

    举例：假设当前三层网络的网络段为192.168.0.101～192.168.0.120，已分配192.168.0.101～192.168.0.108，后192.168.0.106被释放。下次分配时，将优先分配192.168.0.106。

    循环分配：

    在添加的网络段内，系统将IP地址按照从小到大的顺序逐个分配。中途释放的IP地址，将在现有空闲IP地址分配一轮后再进行分配。

    举例：假设当前三层网络的网络段为192.168.0.101～192.168.0.120，已分配192.168.0.101～192.168.0.108，后192.168.0.106被释放。下次分配时，将从192.168.0.109开始分配。直到192.168.0.120被分配后，才会分配192.168.0.106。
  - DHCP服务IP：可选项，可按需设置DHCP服务IP，例如：10.108.10.101
    说明:

    DHCP服务IP是DHCP服务所占用的IP。DHCP服务通过该IP为使用该三层网络的资源分配IP地址。

    若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP服务IP。

    若三层网络已存在DHCP服务IP，添加网络段不允许自定义设置DHCP服务IP。

    DHCP服务IP可以在添加的IP范围之内或之外，但必须在添加的IP范围所属的CIDR内，且未被占用。

    起始IP和结束IP内的IP网络段，不允许包含链路本地地址 (169.254.0.0/16) 的IP地址。

    当IP分配策略选择随机分配时，若此处留空不填，将由系统在添加的IP范围内随机指定。

    当IP分配策略选择顺序分配或循环分配时，若此处留空不填，将以网络段内的首个IP作为DHCP服务IP。
- DNS：可选项，可留空不填，也可设置，如114.114.114.114
如图 2所示：

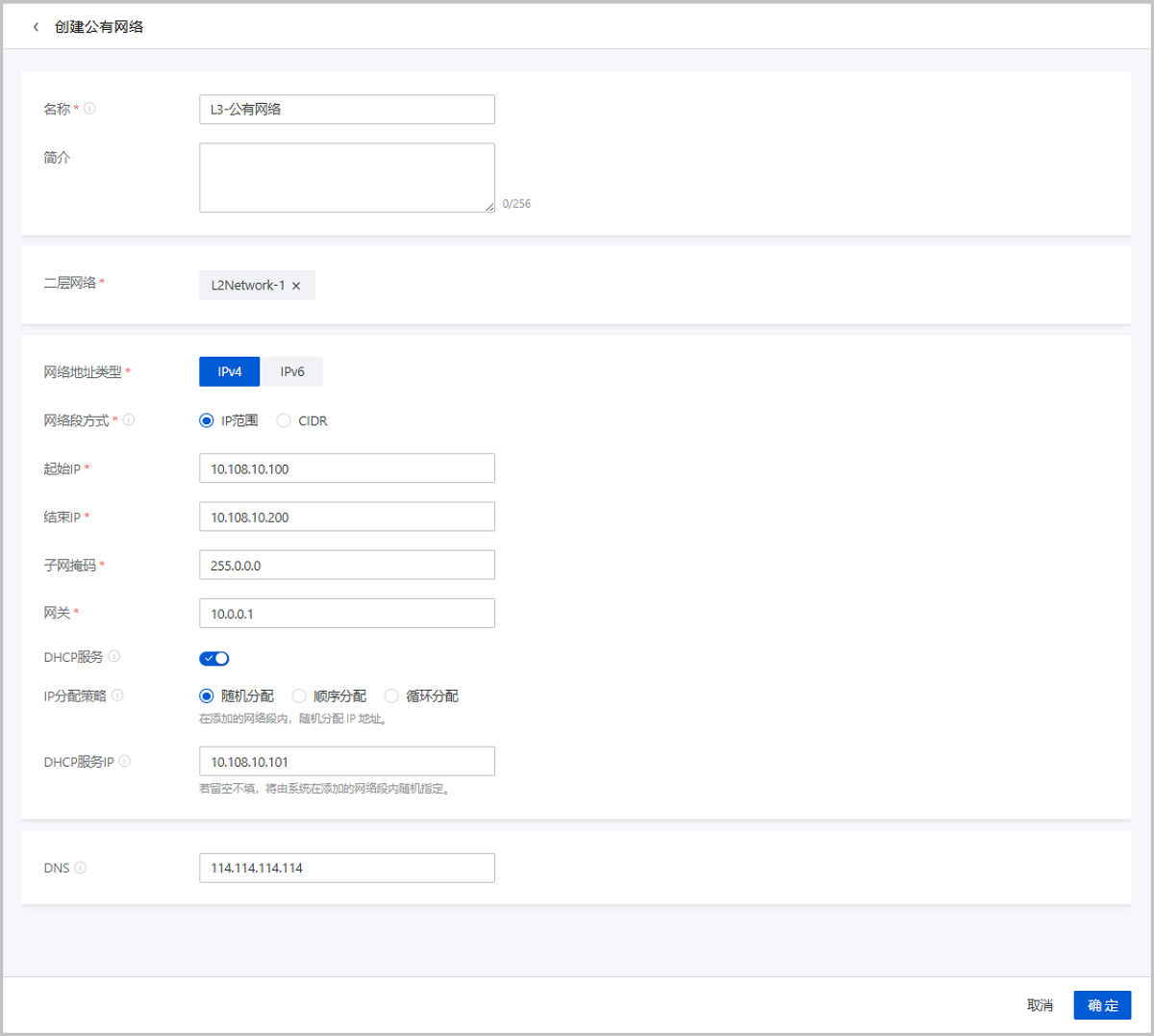

图 2. 创建L3-公有网络
创建二层管理网络，并加载此二层网络到相应集群。

请参考表 2创建二层管理网络，并加载此二层网络到相应的集群。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 二层网络资源 > 二层网络，进入二层网络界面，点击创建二层网络，在弹出的创建二层网络界面，可参考以下示例输入相应内容：
- 区域：显示当前区域
- 名称：设置L2-管理网络名称
- 简介：可选项，可留空不填
- 类型：选择L2NoVlanNetwork
- 集群：选择集群，如Cluster-1
  说明:

  可在创建二层网络时加载集群，也可在创建二层网络后再加载集群。

  若二层网络未加载集群，将无法使用相应三层网络创建云主机。
- 网络加速模式：支持通过不同技术提高二层网络性能，包括标准、SR-IOV、以及智能网卡三种方式，本场景选择标准
- 网卡名称：输入网卡名称，例如：em2
如图 3所示：

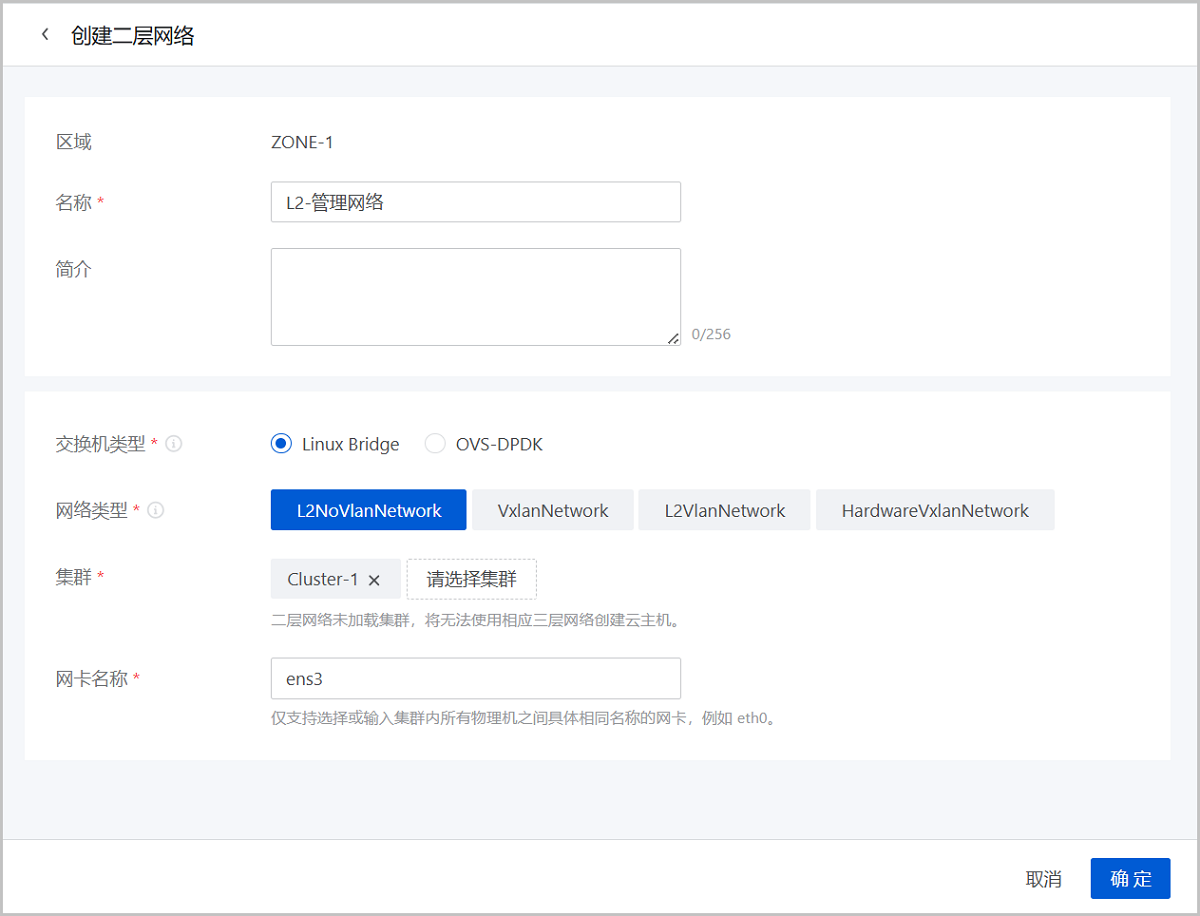

图 3. 创建L2-管理网络
创建三层管理网络。

请参考表 2创建三层管理网络。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 专用网络 > 管理网络，进入管理网络界面，点击创建管理网络，在弹出的创建管理网络界面，可参考以下示例输入相应内容：
- 名称：设置L3-管理网络名称
- 简介：可选项，可留空不填
- 二层网络：选择已创建的L2-管理网络
- 网络段方式：选择IP范围
- 起始IP：192.168.29.10
- 结束IP：192.168.29.20
- 子网掩码：255.255.255.0
- 网关：192.168.29.1

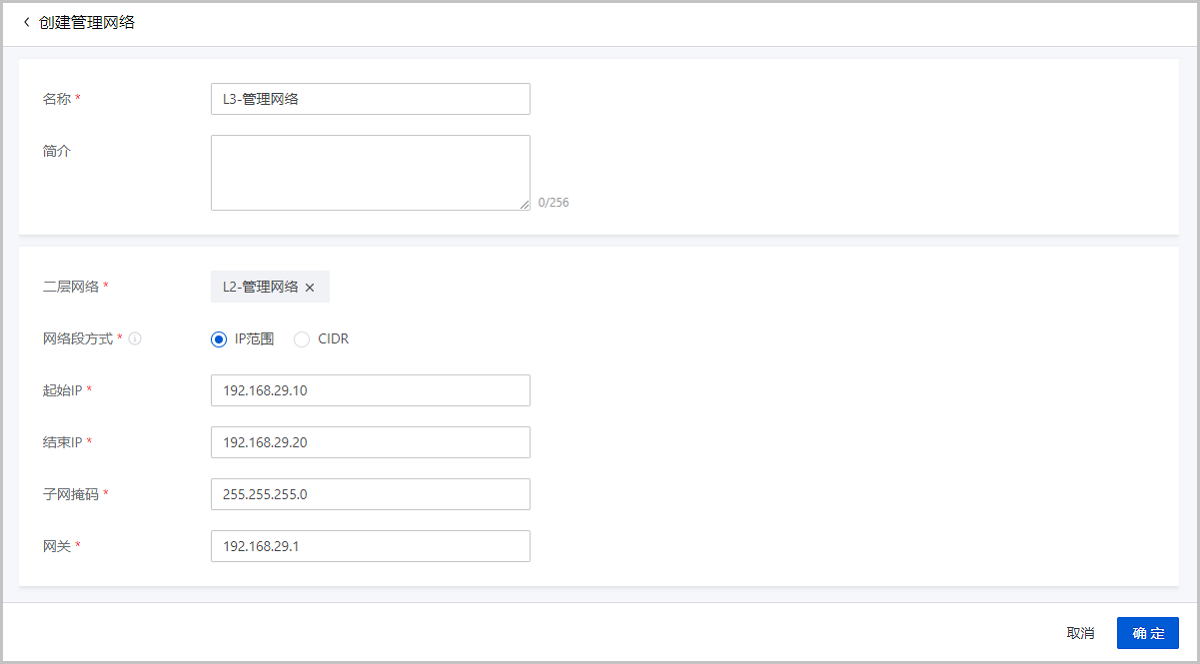

如图 4所示：
图 4. 创建L3-管理网络
添加路由器镜像
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 路由器 > 路由器镜像，进入路由器镜像界面，点击添加路由器镜像，弹出添加路由器镜像界面。
可参考以下示例输入相应内容：
- 名称：设置镜像名称
- 简介：可选项，备注相关信息
- 镜像功能：展示VPC路由器
- CPU架构：设置路由器镜像的CPU架构，VPC路由器在创建时将继承路由器镜像的CPU架构。
- 镜像服务器：选择镜像服务器，用于存放镜像
- 镜像路径：选择添加镜像的方式，支持添加URL路径或本地文件上传两种方式
  - URL：输入镜像的可下载路径
    ZStack Cloud提供专用的VPC路由器镜像（KVM）供用户使用，可直接从官网获取该镜像的下载地址。

    软件名称：ZStack-vRouter-5.2.0.qcow2

    下载地址：点击这里
  - 本地文件：选择当前浏览器可访问的镜像直接上传
    说明:

    支持上传到镜像仓库和Ceph镜像服务器。

    采用本地浏览器作为中转上传镜像，请勿刷新或关闭当前浏览器，也不可停止管理节点服务，否则会添加失败。
创建路由器规格
可参考以下示例输入相应内容：
- 区域：显示当前区域
- 名称：设置路由器规格名称
- 简介：可选项，可留空不填
- CPU：设置路由器的CPU核数
  说明: 目前路由器最多支持240个CPU核数，生产环境中建议核数设置为8以上。
- 内存：设置路由器内存的大小，基本单位包括：MB/GB/TB，生产环境中建议设置为8G以上。
- 镜像：选择已添加的路由器镜像
  说明: 若路由器规格中使用的公有网络存在IPv6网络段，创建VPC路由器时，请务必使用最新版本的路由器镜像。
- 管理网络：选择已创建的管理网络
  - 管理网络为管理节点部署配置相关资源使用的网络，例如部署物理机、路由器等。
  - 如果存在系统网络来管理物理资源，则应选择此系统网络。
  - 如果使用公有网络来管理物理资源，则应选择此公有网络。
- 公有网络：选择已创建的公有网络
  - 使用该路由器规格创建的路由器支持为VPC网络提供各种网络服务。

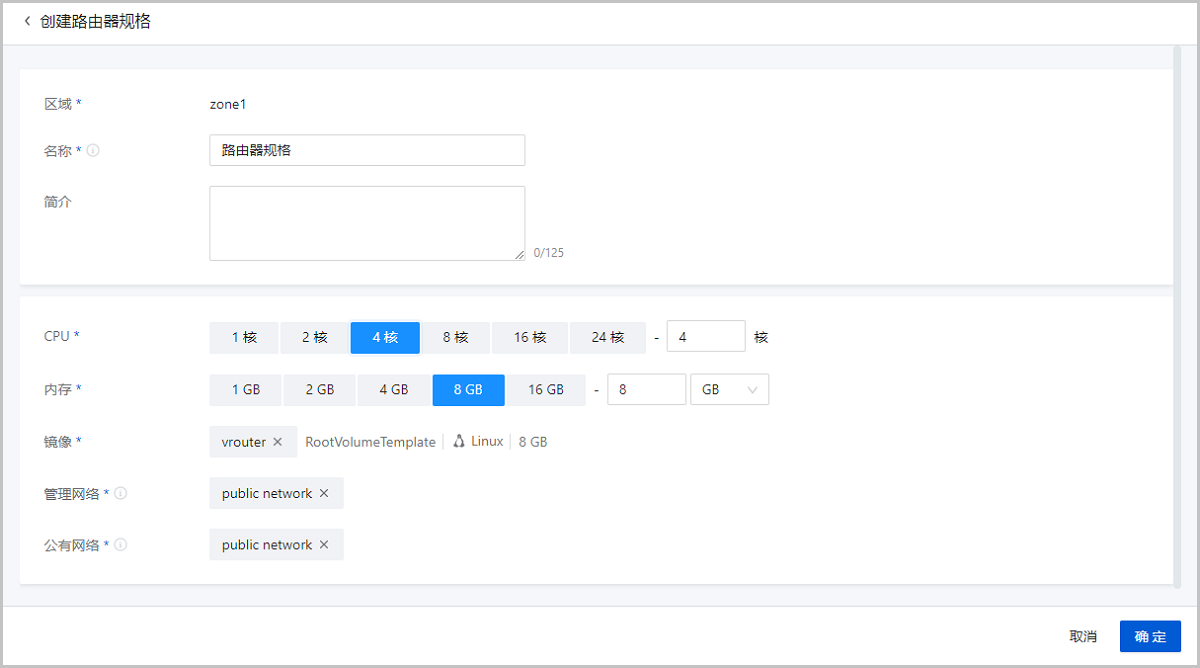

如图 5所示：
图 5. 创建路由器规格
基于路由器规格创建VPC路由器。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 路由器 > VPC路由器，进入VPC路由器界面，点击创建VPC路由器，在弹出的创建VPC路由器界面，可参考以下示例输入相应内容：
- 名称：设置VPC路由器名称
- 简介：可选项，可留空不填
- 路由器规格：选择已创建好的路由器规格
- 集群：可选项，指定启动VPC路由器的物理机所在的集群
- 存储分配策略：VPC路由器支持系统分配和手动指定两种存储分配策略：
  - 系统分配：系统根据预置策略分配主存储。
  - 手动指定：用户按需手动选择主存储。

    主存储：选择VPC路由器使用的主存储
- 物理机：可选项，可指定物理机来启动VPC路由器
- 指定默认IPv4/IPv6：可选项，即默认IP，指定VPC路由器的默认IP，留空不填将随机分配
- 指定管理网IP：可选项，为VPC路由器选择管理网IP。填写的IP地址需在所选路由器管理网络内
  说明: 路由器公有网络和管理网络分离时支持指定管理网IP。若路由器管理网络和公有网络相同，则不支持指定管理网IP。
- DNS：可选项，可设置VPC路由器的DNS解析服务，留空不填将默认指定223.5.5.5
  说明:

  支持设置IPv4或IPv6类型的DNS，例如：IPv4指定223.5.5.5；IPv6指定240C::6644。

  使VPC路由器内的服务能够通过DNS访问公网服务。如需使用其他DNS进行解析，可自行指定DNS地址。

  使用VPC网络创建的云主机，DNS即为该VPC网络的网关，由VPC路由器负责转发。
- CPU绑定：将VPC路由器的虚拟CPU(vCPU) 与物理机的物理CPU(pCPU) 严格关联，可为VPC路由器分配特定的pCPU，提高VPC路由器性能。
  说明:

  格式说明

  在左侧文本框中输入vCPU范围，右侧文本框中输入pCPU范围。范围格式：包含整数、"-"、"^" 的逗号分隔列表。

  vCPU范围取决于所选路由器规格。

  pCPU范围取决于所选集群或是所选物理机的pCPU数量。

  参考示例：左侧文本框中输入"1"，右侧文本框中输入"0-3,^2"，表示vCPU 1与pCPU 0、1、3严格关联，其中，"^"表示不包含。

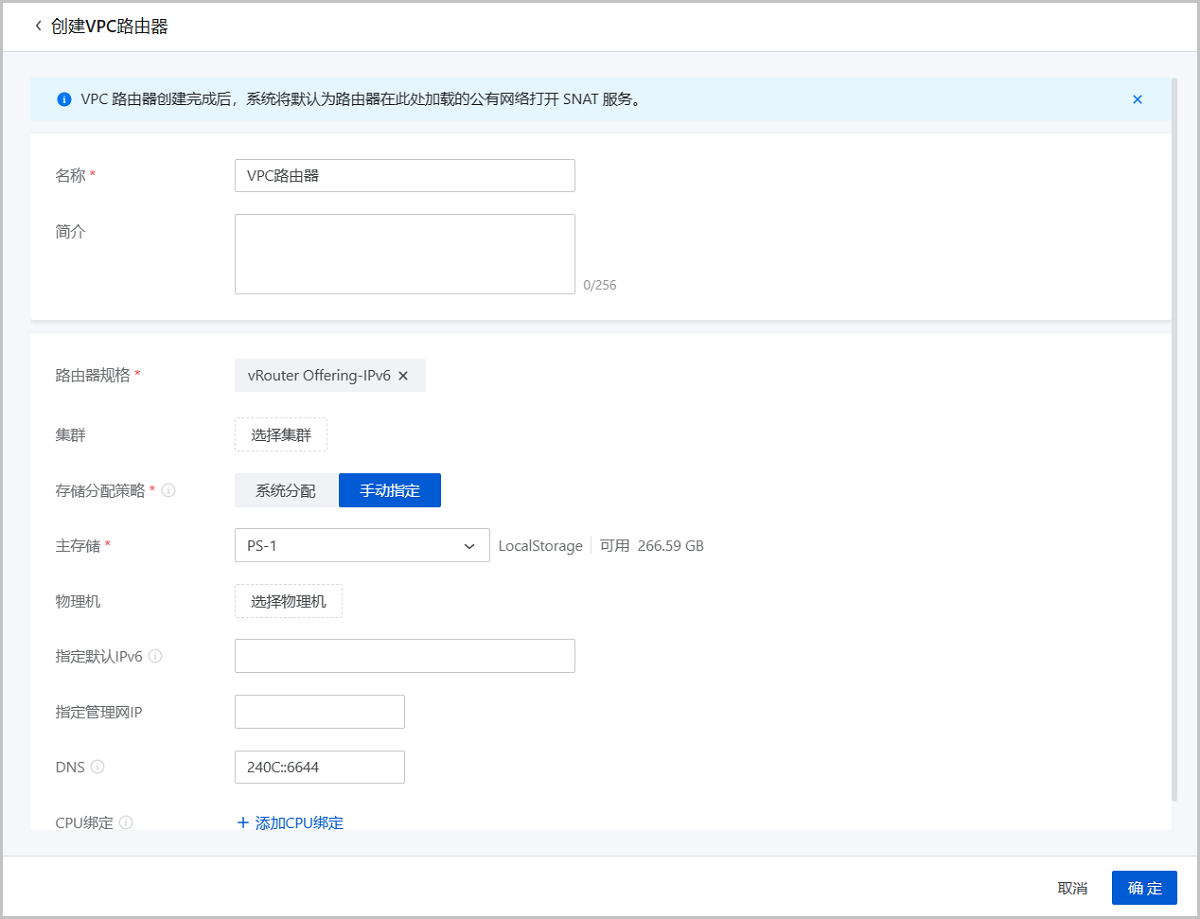

如图 6所示：

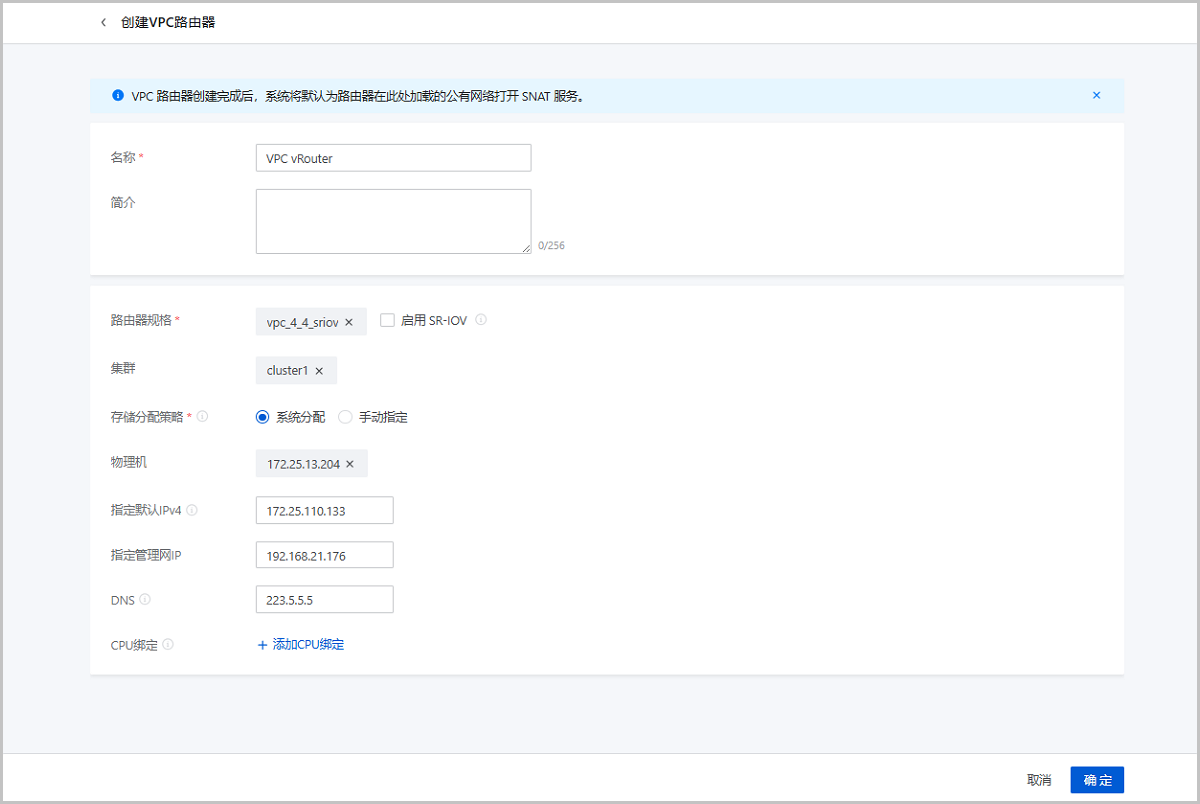

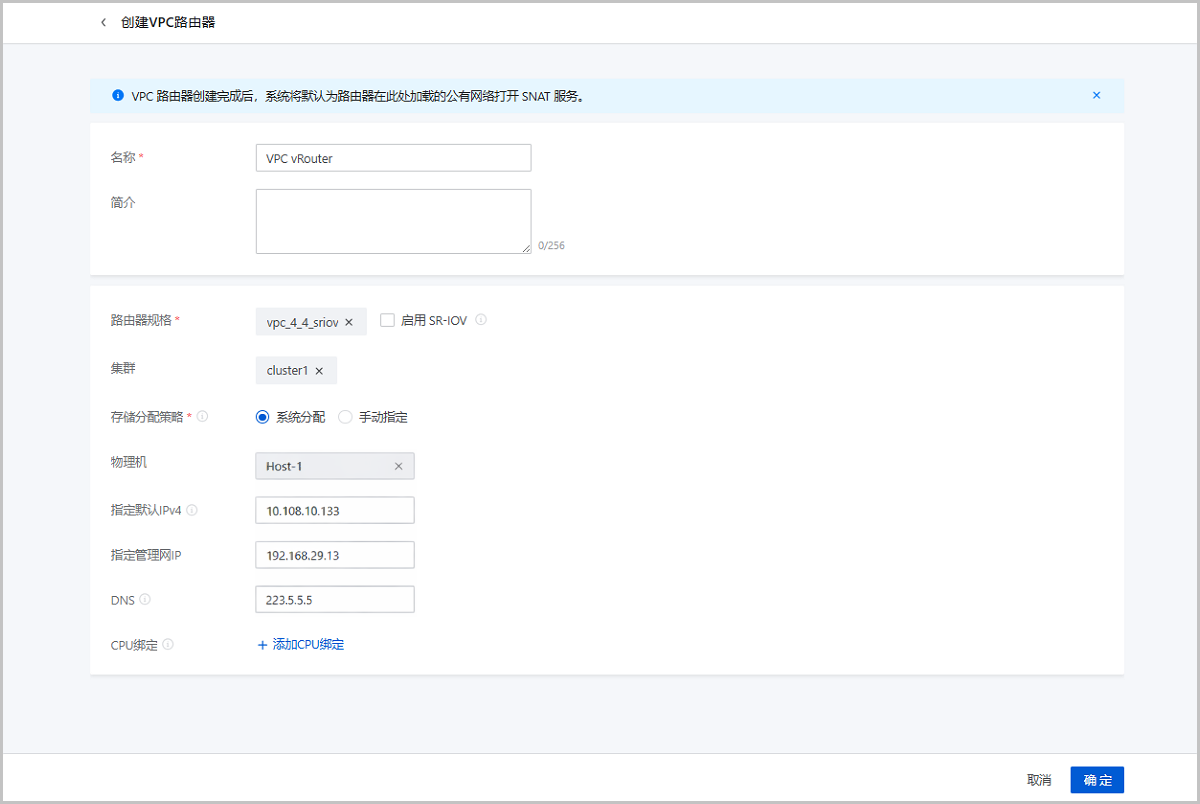

图 6. 创建VPC路由器
创建二层网络（用于创建三层的VPC网络1），并加载此二层网络到相应集群。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 二层网络资源 > 二层网络，进入二层网络界面，点击创建二层网络，在弹出的创建二层网络界面，参考上述表 3填写如下：
- 区域：显示当前区域
- 名称：设置L2-私有网络名称
- 简介：可选项，可留空不填
- 类型：选择L2VlanNetwork
- 虚拟交换机类型：选择二层网络的虚拟交换机类型，此场景选择默认类型
- VlAN ID：2800
- SR-IOV：选择是否启用SR-IOV功能，本场景不勾选
- 集群：选择集群，例如：Cluster-1
- 网卡名称：输入网卡名称，例如：em1

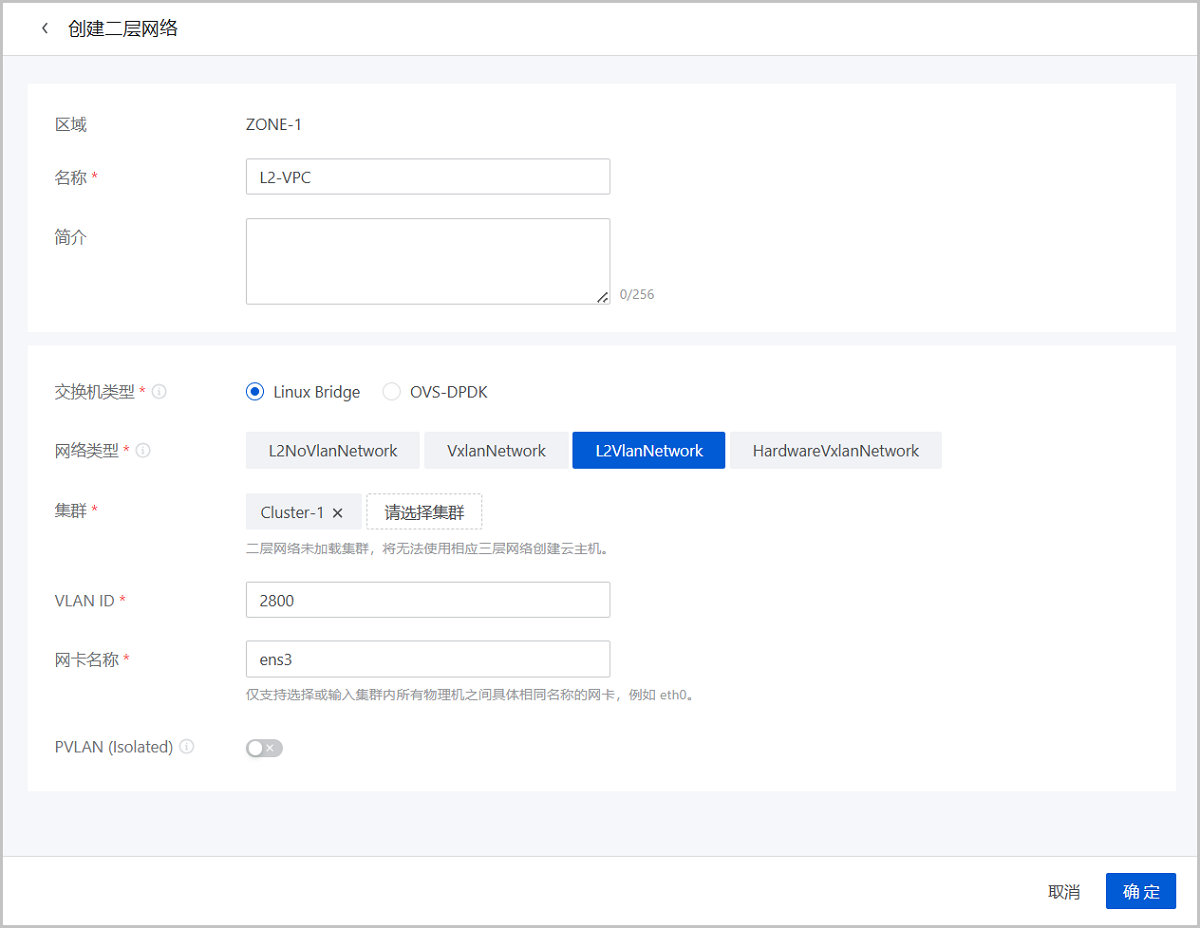

如图 7所示：
图 7. 创建L2-私有网络
创建三层网络（VPC网络1）。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 三层网络资源 > VPC网络，进入VPC网络界面，点击创建VPC网络，在弹出的创建VPC网络界面，参考表 3填写如下信息：
- 名称：设置VPC网络1名称
- 简介：可选项，可留空不填
- 二层网络：选择已创建的L2-私有网络
- VPC路由器：选择已创建的VPC路由器
- 网络地址类型：选择IPv4
- 网络段方式：选择CIDR
- CIDR：192.168.10.0/24
  说明: 网络段不可重叠。
- 网关：192.168.10.1
- DHCP服务：可选择是否需要DHCP服务
  说明:

  DHCP服务是云平台内置的分布式服务，仅对云平台内部的资源提供分配IP地址的服务，与用户已有的DHCP服务器不会产生冲突。

  启用DHCP服务后，使用此网络的网卡将通过动态模式 (DHCP) 获取IP地址。此时DHCP服务IP支持自定义设置，也可由系统根据分配策略进行指定。

  若关闭DHCP服务，使用此网络的网卡将通过静态模式 (Static) 获取IP地址。此时DHCP服务IP不支持自定义设置，也不可由系统根据分配策略进行指定。
- IP分配策略：支持通过以下三种策略分配IP地址：
  - 随机分配：在添加的网络段内，系统随机分配IP地址。
  - 顺序分配：

    在添加的网络段内，系统将所有空闲IP地址按照从小到大的顺序逐个分配。中途释放的IP地址，将在下次分配时进行分配。

    举例：假设当前三层网络的网络段为192.168.0.101～192.168.0.120，已分配192.168.0.101～192.168.0.108，后192.168.0.106被释放。下次分配时，将优先分配192.168.0.106。
  - 循环分配：

    在添加的网络段内，系统将IP地址按照从小到大的顺序逐个分配。中途释放的IP地址，将在现有空闲IP地址分配一轮后再进行分配。

    举例：假设当前三层网络的网络段为192.168.0.101～192.168.0.120，已分配192.168.0.101～192.168.0.108，后192.168.0.106被释放。下次分配时，将从192.168.0.109开始分配。直到192.168.0.120被分配后，才会分配192.168.0.106。
- DHCP服务IP：可选项，可按需设置DHCP服务IP，例如：172.20.108.10
  说明:

  DHCP服务IP是DHCP服务所占用的IP。DHCP服务通过该IP为使用该三层网络的资源分配IP地址。

  若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP服务IP。

  若三层网络已存在DHCP服务IP，添加网络段不允许自定义设置DHCP服务IP。

  DHCP服务IP可以在添加的IP范围之内或之外，但必须在添加的IP范围所属的CIDR内，且未被占用。

  起始IP和结束IP内的IP网络段，不允许包含链路本地地址 (169.254.0.0/16) 的IP地址。

  当IP分配策略选择随机分配时，若此处留空不填，将由系统在添加的IP范围内随机指定。

  当IP分配策略选择顺序分配或循环分配时，若此处留空不填，将以网络段内的首个IP作为DHCP服务IP。
- DNS：可选项，可留空不填
如图 8所示：

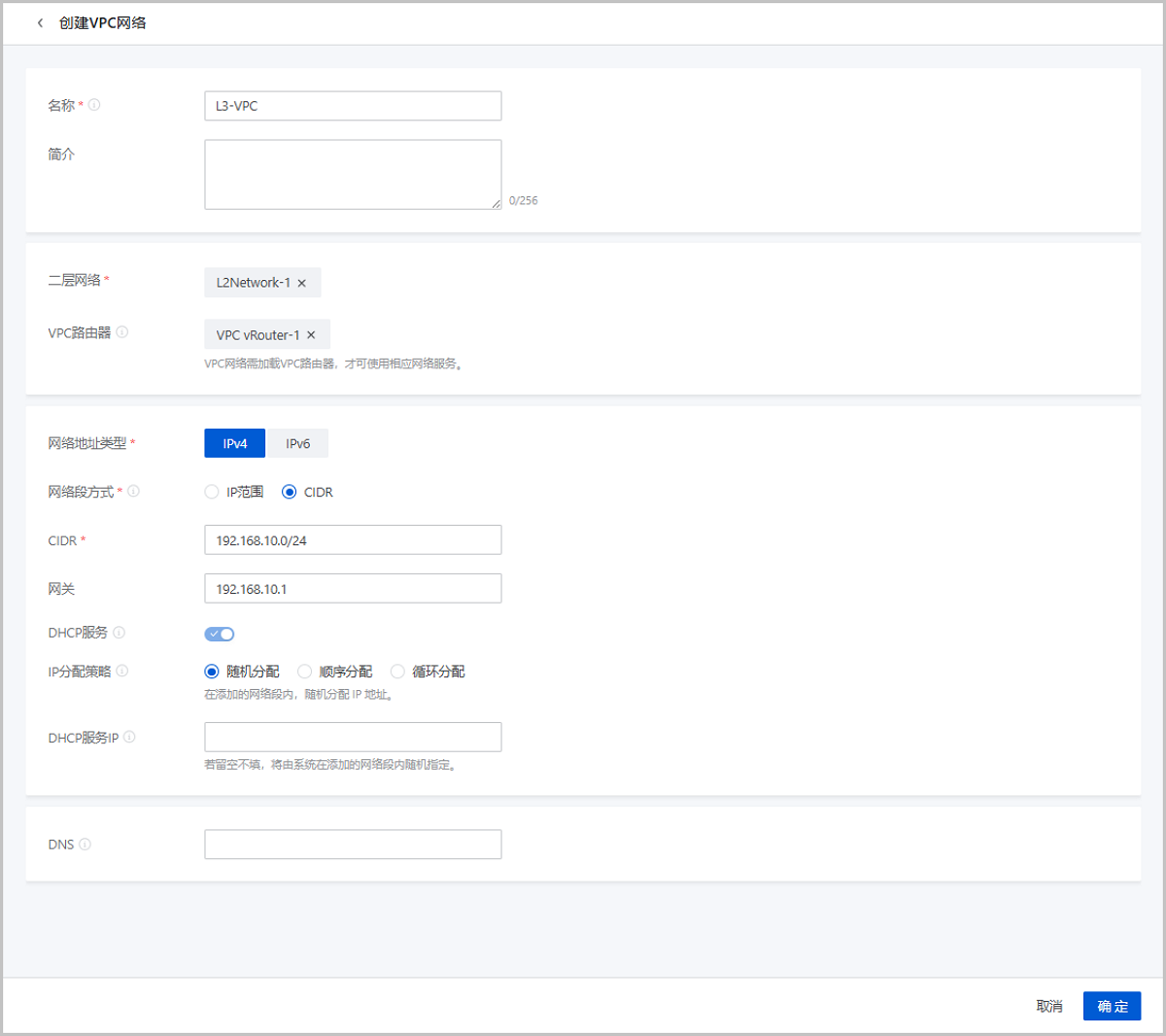

图 8. 创建VPC网络1
同理创建二层网络（用于创建三层的VPC网络2），并加载此二层网络到相应集群。
同理创建三层网络（VPC网络2）。
分别使用VPC网络1和VPC网络2创建云主机。

在ZStack Cloud主菜单，点击资源中心 > 云资源池 > 虚拟资源 > 云主机，进入云主机界面，点击创建云主机，使用已创建的VPC网络1创建云主机1，例如：VM-1

同理，使用VPC网络2创建云主机2，例如：VM-2。
验证VPC网络1与VPC网络2的互通性。
预期结果：同一VPC路由器上子网互通（例如：VPC网络1与VPC网络2可以互相通信）。
验证连通性：

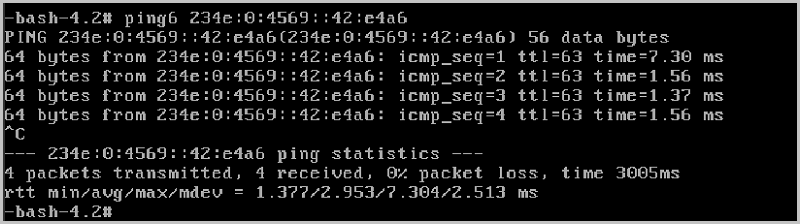

- 登录VM-1，检查是否能够ping通VM-2，如图 9所示：

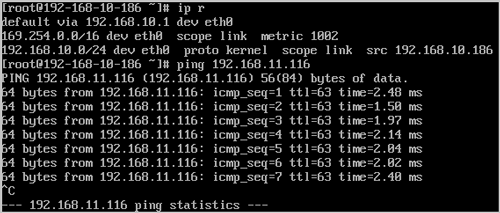

  图 9. VM-1 ping通 VM-2

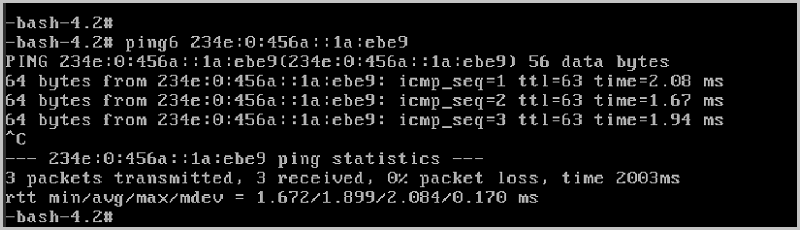

- 登录VM-2，检查是否能够ping通VM-1，如图 10所示：

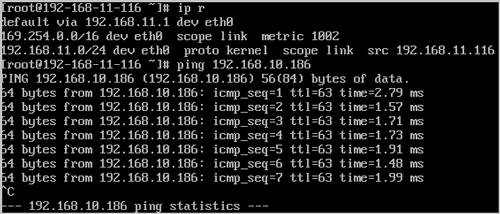

  图 10. VM-2 ping通 VM-1

至此，IPv4类型VPC网络的基本部署实践介绍完毕。

IPv6 基本部署

IPv6又称互联网通信协议第六版，地址长度为128位，不仅能有效解决IPv4协议网络地址不足的问题，而且解决了多种接入设备连入互联网的障碍。ZStack Cloud VPC网络支持IPv6协议，本章节将详细介绍IPv6类型VPC网络的基本部署。

假定客户环境如下：

公有网络

表 1. 公有网络配置信息
公有网络	配置信息
网卡	em1
VLAN ID	非VLAN
IP地址段	10.108.10.100~10.108.10.200
子网掩码	255.0.0.0
网关	10.0.0.1
DHCP服务IP	10.108.10.101

说明: 用于创建VPC路由器的公有网络支持IPv4网络和IPv6网络，本场景以IPv4为例进行介绍。

管理网络

表 2. 管理网络配置信息
管理网络	配置信息
网卡	em2
VLAN ID	非VLAN
IP地址段	192.168.29.10~192.168.29.20
子网掩码	255.255.255.0
网关	192.168.29.1

说明: 创建管理网络需要注意以下情况：

用于创建VPC路由器的管理网络仅支持IPv4网络。
出于安全和稳定性考虑，建议部署独立的管理网络，并与公有网络隔离。
此管理网络与ZStack Cloud私有云中的管理网络为相同概念（即：管理物理机、主存储、镜像服务器的网络），如果已创建可直接复用。

VPC网络1

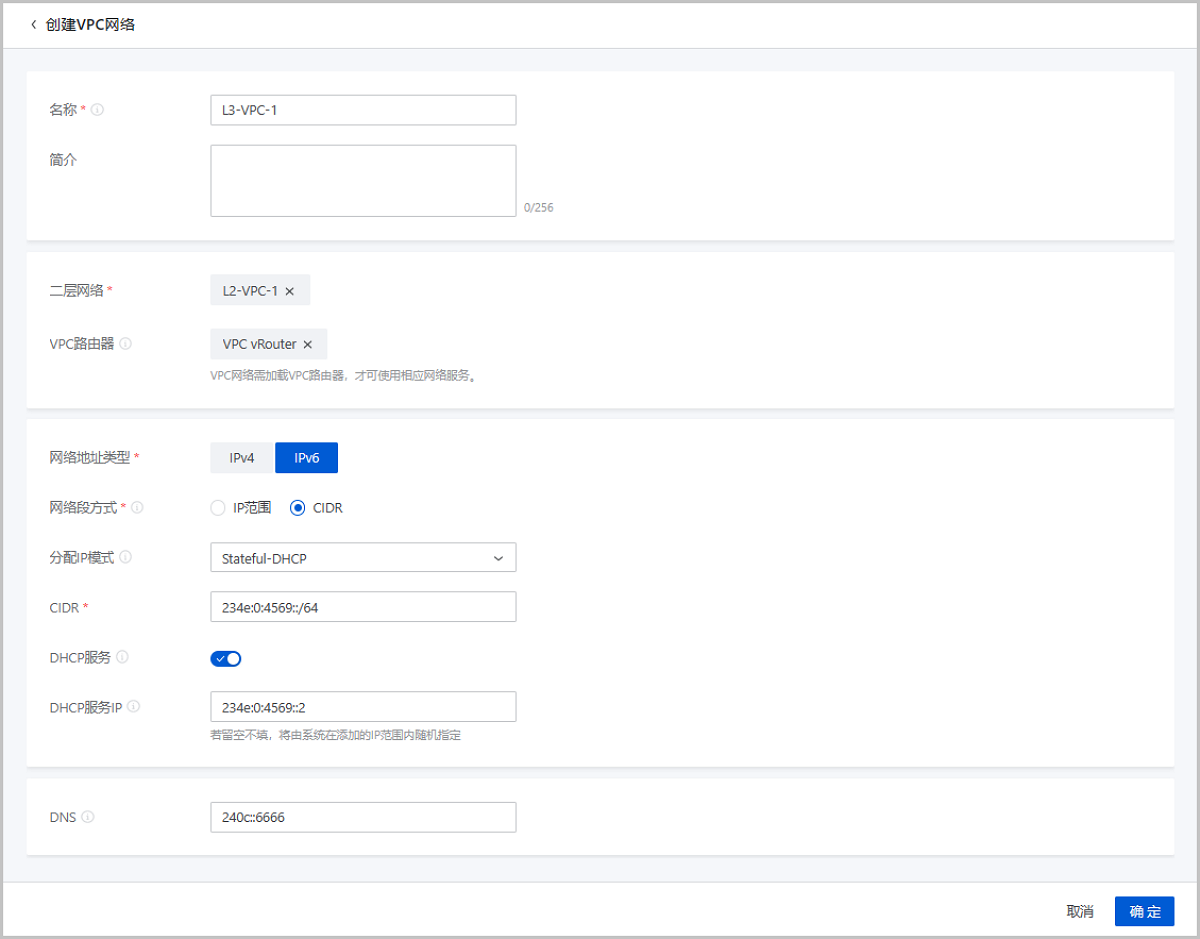

表 3. VPC网络1配置信息
VPC网络	配置信息
网卡	em1
VLAN ID	2800
IP CIDR	234e:0:4569::/64
DHCP服务IP	234e:0:4569::2

VPC网络2

表 4. VPC网络2配置信息
VPC网络	配置信息
网卡	em1
VLAN ID	2900
IP CIDR	234e:0:456a::/64
DHCP服务IP	234e:0:456a::2

专有网络VPC的基本部署流程如下：

创建二层公有网络，并加载此二层网络到相应集群.
创建三层公有网络。
创建二层管理网络，并加载此二层网络到相应集群。
创建三层管理网络。
添加路由器镜像。
创建路由器规格。
基于路由器规格创建VPC路由器。
创建二层私有网络（用于创建三层VPC网络），并加载此二层网络到相应集群。
创建三层VPC网络并加载到VPC路由器。
分别使用两条VPC网络创建云主机。

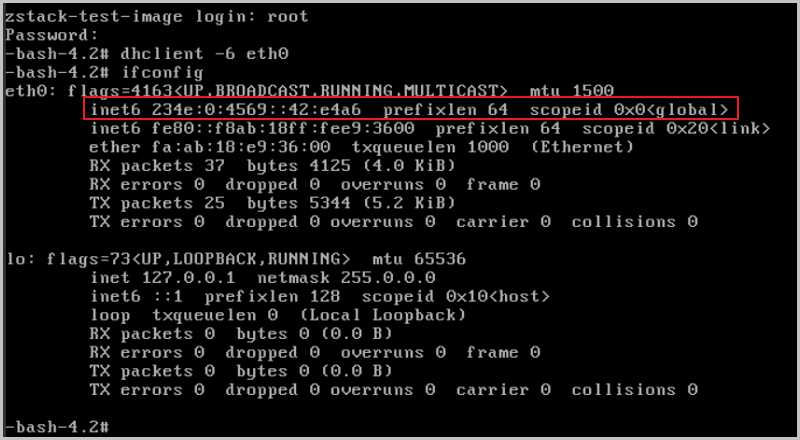

获取云主机IPv6地址。
验证两条VPC网络的互通性。

创建二层公有网络，并加载此二层网络到相应集群。
请参考表 1公有网络配置信息创建二层公有网络，并加载此二层网络到相应集群。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 二层网络资源 > 二层网络，进入二层网络界面，点击创建二层网络，在弹出的创建二层网络界面，可参考以下示例输入相应内容：
- 区域：显示当前区域
- 名称：设置L2-公有网络名称
- 简介：可选项，可留空不填
- 类型：选择L2NoVlanNetwork
- 集群：可选项，可选择需要加载的集群
  说明:

  可在创建二层网络时加载集群，也可在创建二层网络后再加载集群。

  若二层网络未加载集群，将无法使用相应三层网络创建云主机。
- 网络加速模式：支持通过不同技术提高二层网络性能，包括标准、SR-IOV、以及智能网卡三种方式，本场景选择标准
- 网卡名称：输入网卡名称，例如：em1
如图 1所示：
图 1. 创建L2-公有网络
创建三层公有网络。

请参考公有网络配置信息创建三层公有网络。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 三层网络资源 > 公有网络，进入公有网络界面，点击创建公有网络，在弹出的创建公有网络界面，可参考以下示例输入相应内容：
- 名称：设置L3-公有网络名称
- 简介：可选项，可留空不填
- 二层网络：选择已创建的L2-公有网络
- 网络地址类型：选择IPv4
- 网络段方式：选择IP范围方式
- 起始IP：10.108.10.100
- 结束IP：10.108.10.200
- 子网掩码：255.0.0.0
- 网关：10.0.0.1
- DHCP服务：可选择是否需要DHCP服务
  说明:

  DHCP服务是云平台内置的分布式服务，仅对云平台内部的资源提供分配IP地址的服务，与用户已有的DHCP服务器不会产生冲突。

  启用DHCP服务后，使用此网络的网卡将通过动态模式 (DHCP) 获取IP地址。此时DHCP服务IP支持自定义设置，也可由系统根据分配策略进行指定。

  若关闭DHCP服务，使用此网络的网卡将通过静态模式 (Static) 获取IP地址。此时DHCP服务IP不支持自定义设置，也不可由系统根据分配策略进行指定。
  - IP分配策略：支持通过以下三种策略分配IP地址：

    随机分配：在添加的网络段内，系统随机分配IP地址。

    顺序分配：

    在添加的网络段内，系统将所有空闲IP地址按照从小到大的顺序逐个分配。中途释放的IP地址，将在下次分配时进行分配。

    举例：假设当前三层网络的网络段为192.168.0.101～192.168.0.120，已分配192.168.0.101～192.168.0.108，后192.168.0.106被释放。下次分配时，将优先分配192.168.0.106。

    循环分配：

    在添加的网络段内，系统将IP地址按照从小到大的顺序逐个分配。中途释放的IP地址，将在现有空闲IP地址分配一轮后再进行分配。

    举例：假设当前三层网络的网络段为192.168.0.101～192.168.0.120，已分配192.168.0.101～192.168.0.108，后192.168.0.106被释放。下次分配时，将从192.168.0.109开始分配。直到192.168.0.120被分配后，才会分配192.168.0.106。
  - DHCP服务IP：可选项，可按需设置DHCP服务IP，例如：10.108.10.101
    说明:

    DHCP服务IP是DHCP服务所占用的IP。DHCP服务通过该IP为使用该三层网络的资源分配IP地址。

    若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP服务IP。

    若三层网络已存在DHCP服务IP，添加网络段不允许自定义设置DHCP服务IP。

    DHCP服务IP可以在添加的IP范围之内或之外，但必须在添加的IP范围所属的CIDR内，且未被占用。

    起始IP和结束IP内的IP网络段，不允许包含链路本地地址 (169.254.0.0/16) 的IP地址。

    当IP分配策略选择随机分配时，若此处留空不填，将由系统在添加的IP范围内随机指定。

    当IP分配策略选择顺序分配或循环分配时，若此处留空不填，将以网络段内的首个IP作为DHCP服务IP。
- DNS：可选项，可留空不填，也可设置，如114.114.114.114
如图 2所示：
图 2. 创建L3-公有网络
创建二层管理网络，并加载此二层网络到相应集群。

请参考表 2创建二层管理网络，并加载此二层网络到相应的集群。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 二层网络资源 > 二层网络，进入二层网络界面，点击创建二层网络，在弹出的创建二层网络界面，可参考以下示例输入相应内容：
- 区域：显示当前区域
- 名称：设置L2-管理网络名称
- 简介：可选项，可留空不填
- 类型：选择L2NoVlanNetwork
- 集群：选择集群，如Cluster-1
  说明:

  可在创建二层网络时加载集群，也可在创建二层网络后再加载集群。

  若二层网络未加载集群，将无法使用相应三层网络创建云主机。
- 网络加速模式：支持通过不同技术提高二层网络性能，包括标准、SR-IOV、以及智能网卡三种方式，本场景选择标准
- 网卡名称：输入网卡名称，例如：em2
如图 3所示：
图 3. 创建L2-管理网络
创建三层管理网络。

请参考表 2创建三层管理网络。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 专用网络 > 管理网络，进入管理网络界面，点击创建管理网络，在弹出的创建管理网络界面，可参考以下示例输入相应内容：
- 名称：设置L3-管理网络名称
- 简介：可选项，可留空不填
- 二层网络：选择已创建的L2-管理网络
- 网络段方式：选择IP范围
- 起始IP：192.168.29.10
- 结束IP：192.168.29.20
- 子网掩码：255.255.255.0
- 网关：192.168.29.1
如图 4所示：
图 4. 创建L3-管理网络
添加路由器镜像
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 路由器 > 路由器镜像，进入路由器镜像界面，点击添加路由器镜像，弹出添加路由器镜像界面。
可参考以下示例输入相应内容：
- 名称：设置镜像名称
- 简介：可选项，备注相关信息
- 镜像功能：展示VPC路由器
- CPU架构：设置路由器镜像的CPU架构，VPC路由器在创建时将继承路由器镜像的CPU架构。
- 镜像服务器：选择镜像服务器，用于存放镜像
- 镜像路径：选择添加镜像的方式，支持添加URL路径或本地文件上传两种方式
  - URL：输入镜像的可下载路径
    ZStack Cloud提供专用的VPC路由器镜像（KVM）供用户使用，可直接从官网获取该镜像的下载地址。

    软件名称：ZStack-vRouter-5.2.0.qcow2

    下载地址：点击这里
  - 本地文件：选择当前浏览器可访问的镜像直接上传
    说明:

    支持上传到镜像仓库和Ceph镜像服务器。

    采用本地浏览器作为中转上传镜像，请勿刷新或关闭当前浏览器，也不可停止管理节点服务，否则会添加失败。
创建路由器规格
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 路由器 > 路由器规格，进入路由器规格界面，点击创建路由器规格，弹出创建路由器规格界面。
可参考以下示例输入相应内容：
- 区域：显示当前区域
- 名称：设置路由器规格名称
- 简介：可选项，可留空不填
- CPU：设置路由器的CPU核数
  说明: 目前路由器最多支持240个CPU核数，生产环境中建议核数设置为8以上。
- 内存：设置路由器内存的大小，基本单位包括：MB/GB/TB，生产环境中建议设置为8G以上。
- 镜像：选择已添加的路由器镜像
  说明: 若路由器规格中使用的公有网络存在IPv6网络段，创建VPC路由器时，请务必使用最新版本的路由器镜像。
- 管理网络：选择已创建的管理网络
  - 管理网络为管理节点部署配置相关资源使用的网络，例如部署物理机、路由器等。
  - 如果存在系统网络来管理物理资源，则应选择此系统网络。
  - 如果使用公有网络来管理物理资源，则应选择此公有网络。
- 公有网络：选择已创建的公有网络
  - 使用该路由器规格创建的路由器支持为VPC网络提供各种网络服务。
如图 5所示：
图 5. 创建路由器规格
基于路由器规格创建VPC路由器。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 路由器 > VPC路由器，进入VPC路由器界面，点击创建VPC路由器，弹出创建VPC路由器界面，可参考以下示例输入相应内容：
- 名称：设置VPC路由器名称
- 简介：可选项，可留空不填
- 路由器规格：选择已创建的路由器规格
- 集群：可选项，指定启动VPC路由器的物理机所在的集群
- 存储分配策略：VPC路由器支持系统分配和手动指定两种存储分配策略：
  - 系统分配：系统根据预置策略分配主存储。
  - 手动指定：用户按需手动选择主存储。

    主存储：选择VPC路由器使用的主存储
- 物理机：可选项，可指定物理机来启动VPC路由器
- 指定默认IP：可选项，指定VPC路由器的默认IP，留空不填将随机分配
- 指定管理网IP：可选项，为VPC路由器选择管理网IP。填写的IP地址需在所选路由器管理网络内
  说明: 路由器公有网络和管理网络分离时支持指定管理网IP。若路由器管理网络和公有网络相同，则不支持指定管理网IP。
- DNS：可选项，设置VPC路由器的DNS解析服务，本场景指定240C::6644
  说明:

  支持设置IPv4或IPv6类型的DNS，例如：IPv4指定223.5.5.5；IPv6指定240C::6644。

  使VPC路由器内的服务能够通过DNS访问公网服务。如需使用其他DNS进行解析，可自行指定DNS地址。

  使用VPC网络创建的云主机，DNS即为该VPC网络的网关，由VPC路由器负责转发。
- CPU绑定：将VPC路由器的虚拟CPU(vCPU) 与物理机的物理CPU(pCPU) 严格关联，可为VPC路由器分配特定的pCPU，提高VPC路由器性能。
  说明:

  格式说明

  在左侧文本框中输入vCPU范围，右侧文本框中输入pCPU范围。范围格式：包含整数、"-"、"^" 的逗号分隔列表。

  vCPU范围取决于所选路由器规格。

  pCPU范围取决于所选集群或是所选物理机的pCPU数量。

  参考示例：左侧文本框中输入"1"，右侧文本框中输入"0-3,^2"，表示vCPU 1与pCPU 0、1、3严格关联，其中，"^"表示不包含。
如图 6所示：
图 6. 创建VPC路由器
创建二层私有网络（用于创建三层VPC网络），并加载此二层网络到相应集群。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 二层网络资源 > 二层网络，进入二层网络界面，点击创建二层网络，在弹出的创建二层网络界面，参考表 3填写如下信息：
- 区域：显示当前区域
- 名称：设置二层网络名称，例如：L2-VPC-1
- 简介：可选项，可留空不填
- 类型：选择L2VlanNetwork
- 虚拟交换机类型：选择二层网络的虚拟交换机类型，此场景选择默认类型
- VLAN ID：2800
- SR-IOV：选择是否启用SR-IOV功能，本场景不启用
- 集群：选择集群，例如：Cluster-1
- 网卡：输入网卡名称，例如：em1
如图 7所示：
图 7. 创建L2-VPC-1

同理，参考表 4创建L2-VPC-2并加载到相同的集群。
创建三层VPC网络并加载到VPC路由器。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 三层网络资源 > VPC网络，进入VPC网络界面，点击创建VPC网络，在弹出的创建VPC网络界面，参考表 3填写如下信息：
- 名称：设置VPC网络名称，例如：L3-VPC-1
- 简介：可选项，可留空不填
- 二层网络：选择已创建的L2-VPC网络
- VPC路由器：选择已创建的VPC路由器
- 网络地址类型：选择IPv6
- 网络段方法：选择CIDR
- 分配IP模式：选择分配IP模式，默认为Stateful-DHCP
  说明: IPv6支持以下几种分配IP方式：

  Stateful-DHCP（默认）：有状态地址DHCP配置，接口地址以及其他参数全部通过DHCP协议配置。IP范围方式仅支持此分配模式。

  Stateless-DHCP：无状态地址DHCP配置，接口地址通过路由通告的前缀和接口Mac地址自动推导出来，其他参数通过DHCP协议配置。

  SLAAC：无状态地址自动配置，接口地址通过路由通告的前缀自动推导出来，其他参数也附带在路由通告中。
- CIDR：234e:0:4569::/64
  说明: 网络段不可重叠。
- DHCP服务：可选择是否需要DHCP服务
  说明:

  启用DHCP服务后，使用此网络的网卡将通过动态模式 (DHCP) 获取IP地址。此时DHCP服务IP支持自定义设置，也可由系统根据分配策略进行指定。

  若关闭DHCP服务，使用此网络的网卡将通过静态模式 (Static) 获取IP地址。此时DHCP服务IP不支持自定义设置，也不可由系统根据分配策略进行指定。
  - DHCP服务IP：可选项，可按需设置DHCP服务IP，例如：234e:0:4569::2
    说明:

    若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP服务IP。

    若三层网络已存在DHCP服务IP，添加网络段不允许自定义设置DHCP服务IP。

    DHCP服务IP必须在添加的CIDR内，且未被占用。

    若留空不填，将由系统在添加的CIDR内随机指定。

    CIDR内首个IP地址已被默认为网关，不可作为DHCP服务IP。
- DNS：设置三层网络的DNS解析服务，例如，指定240c::6666
如图 8所示：
图 8. 创建L3-VPC-1

同理，参考表 4创建L3-VPC-2网络并加载到VPC路由器。
分别使用两条VPC网络创建云主机。

在ZStack Cloud主菜单，点击资源中心 > 云资源池 > 虚拟资源 > 云主机，进入云主机界面，点击创建云主机，使用已创建的VPC网络1创建云主机1，例如：VM-1

同理，使用L3-VPC-2网络创建云主机，例如：VM-2。
获取云主机IPv6地址。
ZStack Cloud默认为IPv4网络自动获取IP，但使用IPv6网络的云主机需要手动获取IP地址。分别打开两台云主机控制台，执行如下命令获取IP地址：
```
[root@localhost~]# dhclient -6 eth0  //eth0表示网卡名称 [root@localhost~]# ifconfig
```
说明: FE80开头的地址为链路本地地址，并非预期的地址。
如图 9所示：
图 9. 获取IP地址

本场景获取到的IP地址如下：
- VM-1 IP地址：234e:0:4569::42:e4a6
- VM-2 IP地址：234e:0:456a::1a:ebe9
验证两条VPC网络的互通性。
预期结果：同一VPC路由器下的子网互通。
验证连通性：
- 登录VM-1，检查是否能够ping通VM-2，如图 10所示：
  图 10. VM-1 ping 通VM-2
- 登录VM-2，检查是否能够ping通VM-1，如图 11所示：
  图 11. VM-2 ping 通VM-1

至此，IPv6类型VPC网络的基本部署实践介绍完毕。

升级提醒

若您选择升级至4.0.0及之后版本，请注意以下功能调整：

1. 云路由器全面升级为VPC路由器，云路由网络全面升级为VPC网络，不再单独设云路由器页面。升级全程无感知，相关业务不受任何影响。

2. 企业管理账号体系取代用户组与用户，不再单独设用户/用户组页面，不可再使用用户/用户组账号登录云平台。升级前，请先将“用户组与用户”纳管的账号数据妥善迁移至“企业管理”纳管，再执行升级操作。注意：对于admin创建并具备admin权限的用户账号同步取消，如有需要，可使用企业管理账号体系中的平台管理员实现相同功能。

3. 调整AD/LDAP与账户的对接管理方式，统一由企业管理纳管，不再单独设AD/LDAP页面。升级前，请先将“账户”对接纳管的AD/LDAP账号数据妥善迁移至“企业管理”纳管，再执行升级操作。

如对上述升级提醒有任何疑问或需要升级帮助，请联系ZStack官方技术支持

IPv4 基本部署

IPv6 基本部署

客户评论

撰写评论

产品

解决方案

支持

联系
